一、DZX-01產品概述

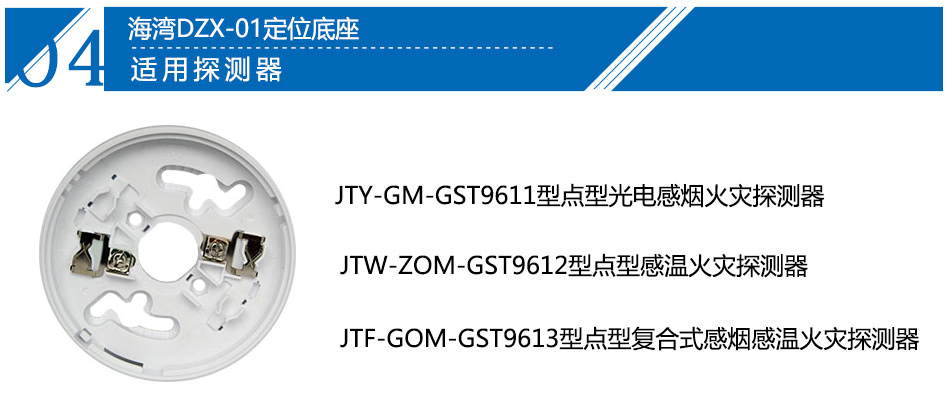

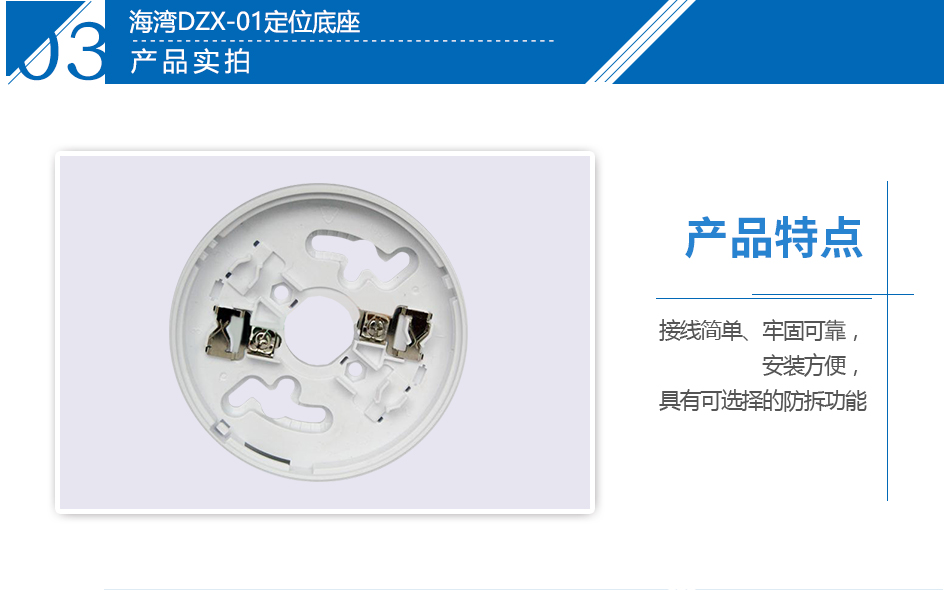

　　本底座確定探測器有唯一的安裝位置，接線簡單、牢固可靠，安裝方便，具有可選擇的防拆功能。適用于JTY-GM-GST9611型點型光電感煙火災探測器、JTW-ZOM-GST9612型點型感溫火災探測器、JTF-GOM-GST9613型點型復合式感煙感溫火災探測器。

二、DZX-01結構特征、安裝與布線

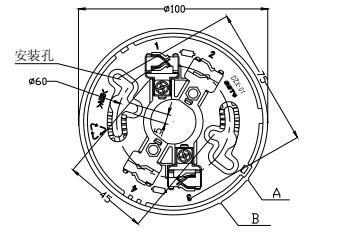

　　DZX-01型定位底座示意圖如下圖：

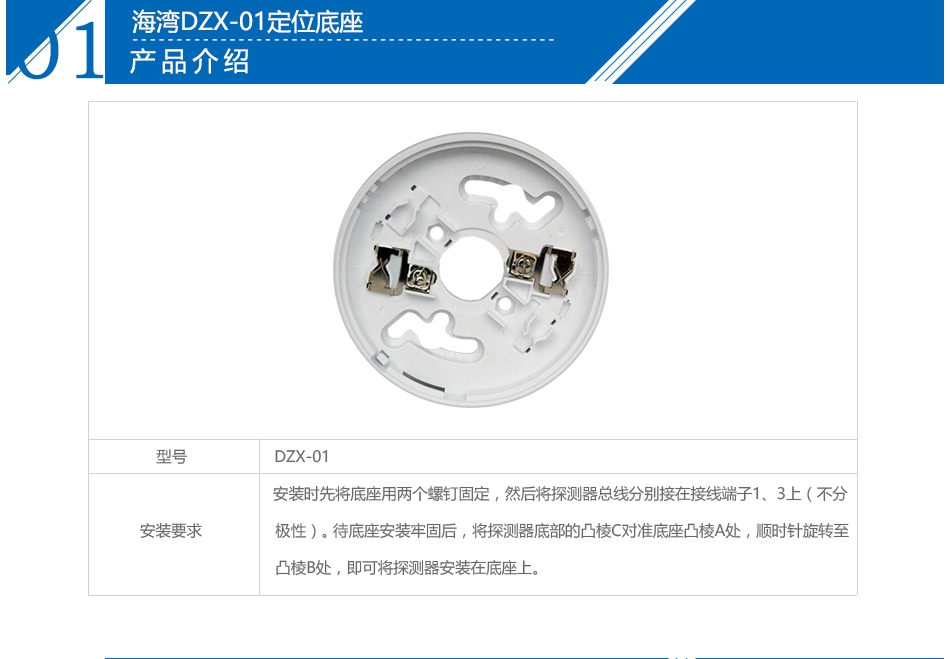

　　底座上有兩個帶數(shù)字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分別接在接線端子1、3上（不分極性）。

　　探測器與底座上均有定位凸棱，使探測器具有唯一的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底座上。
